ТЕХНОТРОНИКС БРиК Блок расширения и коммутации

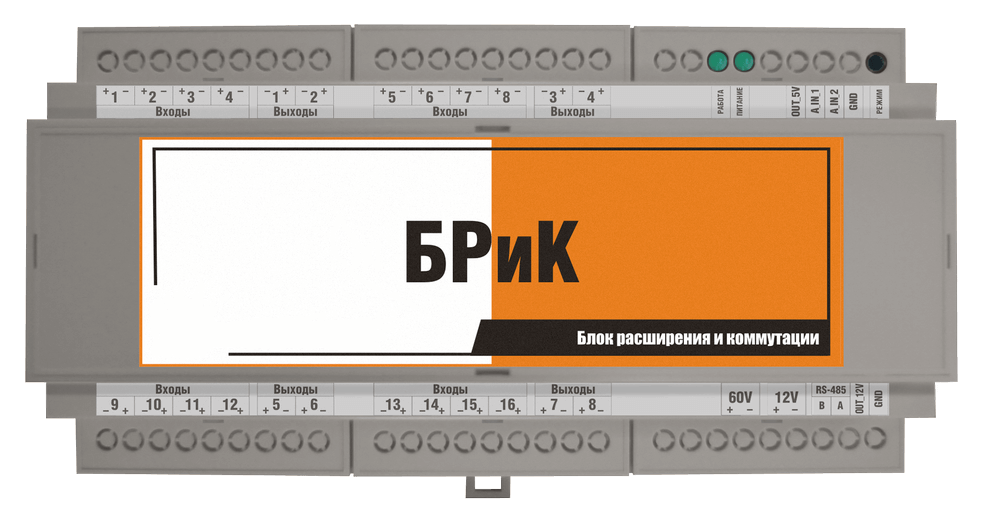

Блок расширения и коммутации БРиК используется совместно с КУБ-БС. Подключаясь к КУБ-БС, увеличивает количество дискретных, аналоговых входов и выходов управления в системе на базе КУБ-БС. БРиК подключается к контроллеру КУБ-БС по интерфейсу RS485. Устройство выполнено в корпусе для размещения на DIN-рейку.
При помощи БРиК к контроллеру КУБ-БС можно дополнительно подключить до 16 датчиков с выходом «сухой контакт» (датчик вскрытия двери, датчик протечки, датчик движения и др.). Кроме того, используя дискретные входы блока, можно осуществлять контроль устройств с потенциальным выходом 12В (48-60В), например, контролируемые участки цепей сложного электрооборудования (шкафы, блоки, установки и пр.).
Аналоговые входы устройства могут быть использованы для дополнительного подключения к КУБ-БС до 2-х датчиков с выходом по напряжению: датчиков температуры, датчиков влажности, измерения напряжения и других.
Управляющие выходы типа «открытый коллектор» устройства позволяют осуществлять управление различным оборудованием на объекте как по команде из Диспетчерского Центра, так и в автоматическом режиме.
Блок расширения и коммутации БРиК предназначен для расширения возможностей контроллера КУБ-БС:
- контроля состояния 16-ти дискретных входов;
- контроля состояния 2-х аналоговых входов;
- управления 8-ю дискретными выходами.
Характеристики БРиК
| Характеристика | Значение |
|---|---|
| Дискретный вход 12В | |
| Состояние входа | Напряжение (относительно GND) |
| обрыв | Менее 2,2 В |
| к.з. | Более 9 В |
| норма | От 2,9 до 8,2 В |
| Ток | Подключаемый резистор при активном входе |
| Менее 1,0 мА | Более 12 кОм |
| Более 9,7 мА | Менее 150 Ом |
| От 1,6 до 8,4 мА | От 0,8 до 4,3 кОм |
| Дискретный вход 48 (60) В | |
| Состояние входа | Напряжение относительно цепи минус 48 ( -60), В |
| обрыв | Менее 4,7 |
| к.з. | Более 33,3 |
| норма | От 6,9 до 29,2 |
| Ток, мА | Подключаемый резистор при активном входе, кОм |
| Менее 1,0 | Более 51 (65) |
| Более 9,7 | Менее 2,3 (3,8) |
| От 1,6 до 8,4 | От 3 (4,8) до 20 (27) |
| Дискретный выход | |
| Нагрузочная способность, А | 45 В/0,5 |
| Ток нагрузки для активного режима + ток неуправляемого выхода при питании БРиК от 48-60В, А | Не более 0,2 в сумме на все выходы |
| Ток нагрузки для активного режима при питании БРиК от 12В, А | Не более 0,2 на каждый выход |
| Ток неуправляемого выхода при питании БРиК от 12В, А | Не более 0,5 |
| Защита выхода от выбросов при индуктивной нагрузке,В/ А | Имеется, индивидуальная, выдерживает 75/1,0 |
| Защита выхода от короткого замыкания | Имеется, индивидуальная, самовосстанавливающийся предохранитель |
| Виды управления | Вкл./Вкл. на время/Откл. |
| Время управления, сек | 1..255 с дискретностью |
| Состояние после подачи питания на БРиК | Откл. |
| Аналоговый вход | |
| Величина напряжения сигнала, В | 0-4,096 |
| Разрешающая способность, мВ | 1 |
| Входное сопротивление, кОм; мкФ | 100; 0,1 |
| Период опроса, раз/сек | Не реже 1 |
| Фильтрация замеров | Имеется, усреднение 8 отсчётов |
| Протяжённость линии связи RS-485 с контроллером, м | Не более 100 |
| Постоянное напряжение, В | 36…72/10,5…15 |
| Потребляемая мощность без питания нагрузок, Вт | Не более 1,5 |
| Мощность DC/DC конвертора 48В/12В, Вт | Не более 5 |
| Защита от переполюсовки и к.з. питающих напряжений | Имеется |
| Температура окружающего воздуха, °С | +5...+40 |
| Относительная влажность воздуха, °С | не более 70% при 25 |
| Габариты (ШхВхГ), мм | 160x91x57 |
| Вес, г | не более 400 |
| Крепление, мм | Стандартная DIN-рейка 35 |
